OPTISCHE PRÜFUNG LEICHT GEMACHT
Das C-VIEW 75 ist die erschwingliche und zugängliche Option, um optische Überprüfungen in den Arbeitsablauf zu integrieren. Mit einer USB 3.0-Kamera ausgestattet, ist es einfach zu bedienen und eine ideale Lösung für Maschinenbauer, die nach präzisen optischen Prüfmöglichkeiten suchen. Es vervollständigt die C-VIEW-Familie und bietet eine äußerst praktikable Option zur Verbesserung der Qualitätskontrolle und zur Effizienzsteigerung in der Fertigung.
OPTISCHE PRÜFUNG
Das perfekte Einstiegsgerät für die Qualitätskontrolle
KONZENTRIERTE ANALYSE
Präzise Analyse durch Soll-/ Ist-Vergleich
EINBLICKE IN JEDER LAGE
Ob im Prisma oder am Schwenktisch immer gute Sicht
GENAUIGKEIT IM MIKROMETERBEREICH
Alles innerhalb einer Toleranz von 0,001 mm
WORK. SMARTER.
Mit den neuen optischen
Prüfgeräten von CIMTRODE
Entdecken Sie die Welt der optischen Prüfgeräte von CIMTRODE, die den Herstellern einen Einblick in den Mikrokosmos geben, der die Produktionsqualität beeinflusst.
Mit fortschrittlicher Optik und integrierter Software ermöglichen diese Geräte die automatische Analyse von Mikroelementen, die den Fertigungsprozess beeinflussen. Bislang versteckte Erkenntnisse aufdecken, potenzielle Probleme erkennen und Produktionsparameter mühelos optimieren.
Treten Sie in die Welt unübertroffener Präzision und Klarheit ein, in der CIMTRODEs optische Prüfgeräte und Software die Erkenntnisse der Mikrowelt in der Produktion revolutionieren.
MIT EINGEBAUTEM
C-VIEW SOFT

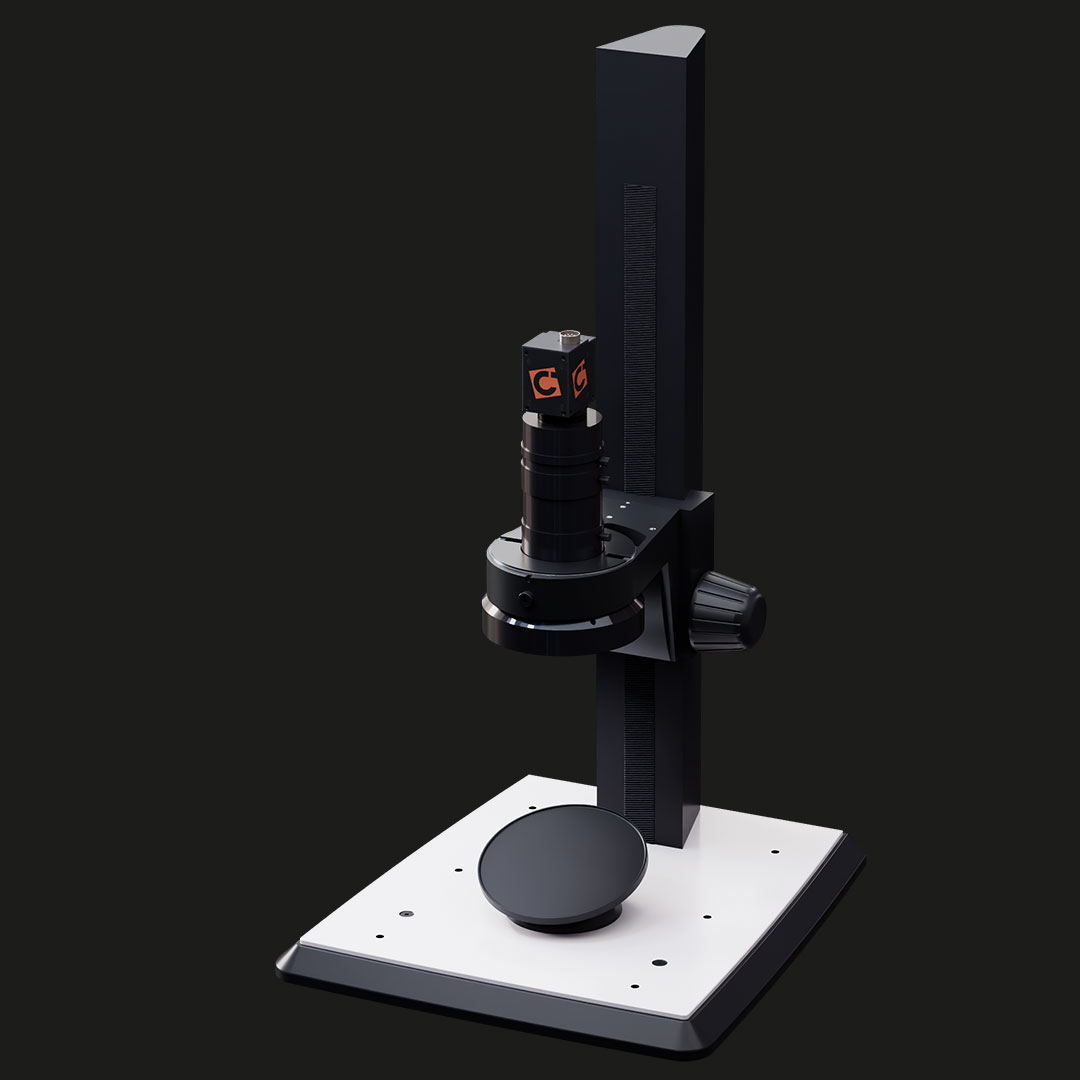

C-VIEW 75 TECHNISCHE HIGHLIGHTS
Erkunden Sie die technischen Höhepunkte der Maschine unten, indem Sie einfach die orangefarbenen Markierungen auswählen. Jede Markierung enthüllt eine spezifische Eigenschaft oder Funktionalität und gewährt einen detaillierten Einblick in die bahnbrechende Technologie. Entdecken Sie die fortschrittlichen Fähigkeiten, innovativen Designelemente und leistungsfördernden Funktionen, die dieses Gerät herausstechen lassen. Durch das Auswählen der Markierungen können Sie tiefer in die Feinheiten seiner Komponenten, Abläufe und einzigartigen Vorteile eintauchen.
500 mm Z-Achse Grobantrieb
Das C-VIEW 75 bietet einen 500 mm Z-Achsen Grobtrieb was ein maximales Platzangebot zur Inspektion unterschiedlicher Werkstücks Größen ermöglicht.
High-End Optik
USB 3.0-Kamera mit der Fähigkeit, Bilder mit 1.920 x 1.080 Auflösung und bis zu 90 Bildern pro Sekunde aufzunehmen, um klare und präzise visuelle Darstellungen für Inspektionen zu liefern.
Obere LED-Beleuchtung
Für optimale Lichtbedingungen bei Inspektionen bieten die segmentierbare LED-Beleuchtung von oben Flexibilität und Kontrolle.
Schwenkbarer Tisch
Das C-VIEW 75 verfügt über einen Schwenktisch, der eine einfache und schnelle Anpassung des Winkels während der Inspektion ermöglicht.
280 x 300 mm Arbeitsbereich
Der kompakte Arbeitsbereich erlaubt vielseitige Inspektionen mit minimalem Platzbedarf und flexibler Einsetzbarkeit in nahezu jeder Produktionsumgebung.
JETZT FLYER HERUNTERLADEN, UM MEHR ZU ERFAHREN.
Um die technischen Details und Vorteile jeden Gerätes innerhalb der C-VIEW-Familie zu erkunden, klicken Sie einfach auf die Schaltfläche unten, um unsere umfassende Broschüre herunterzuladen. Diese Broschüre bietet eine detaillierte Auflistung der Funktionen, Spezifikationen und Vorteile, die von jeder Maschine geboten werden, damit Sie eine fundierte Entscheidung basierend auf Ihren spezifischen Bedürfnissen treffen können. Entdecken Sie die bahnbrechende Technologie, fortschrittlichen Funktionen und unübertroffene Leistung, die die C-VIEW Familie zur idealen Lösung für Ihre Fertigungsanforderungen machen.
ERFAHREN SIE, WIE C-VIEW 75 ANWENDERN GEHOLFEN HAT
Erfahren Sie aus erster Hand, wie diese Geräte Fertigungsprozesse für Unternehmen weltweit revolutioniert haben. Dieser aufschlussreiche Flyer präsentiert Fallstudien aus der Praxis und hebt die bemerkenswerten Ergebnisse hervor, die von Anwendern erzielt wurden, die die C-VIEW Technologie genutzt haben. Entdecken Sie inspirierende Erfolgsgeschichten, erfahren Sie mehr über greifbare Vorteile, die Branchenführer erlebt haben, und gewinnen Sie wertvolle Einblicke, wie C-VIEW Geräte Ihre eigenen Produktionsmöglichkeiten verbessern können. Verpassen Sie nicht die Gelegenheit, die globale Wirkung der C-VIEW Geräte zu erkunden – klicken Sie auf die Schaltfläche unten und greifen Sie jetzt auf den Flyer zurück.
VERGLEICH
Die untenstehende Tabelle bietet einen umfassenden Überblick über die wichtigsten technischen Höhepunkte, die die C-VIEW-Gerätefamilie auszeichnen. Diese informative Tabelle bietet einen klaren und prägnanten Vergleich der Hauptmerkmale und ermöglicht es Anwendern, die einzigartigen Fähigkeiten und Vorteile aller Geräte innerhalb der C-VIEW-Familie schnell zu erfassen. Ob es sich um die fortschrittliche Präzision, die verbesserte Automatisierung oder die erweiterte Funktionalität handelt – diese Tabelle liefert wertvolle Einblicke, die Anwendern dabei helfen, fundierte Entscheidungen basierend auf ihren spezifischen Anforderungen zu treffen.
| Technische Daten | c-view proof | c-view 500 | c-view 75 |
|---|---|---|---|
| Vergrößerung | 42-500 Fach | 42-500 Fach | 75 Fach |
| Zoom | 12 x (14 Rastpositionen) | 12 x (14 Rastpositionen) | Stufenlos |
| Feinfokus | Ja | Nein | Nein |
| Kamera | USB 3.0 Kamera, 3.840 x 2.160 4k-Auflösung, 90 Bilder/Sek. | USB 3.0 Kamera, 1920 x 1080, 90 Bilder/Sek. | USB 3.0 Kamera, 1920x1080 90 B./Sek |
| Maximales Sehfeld | 9.4 x 5.3 mm | 9.4 x 5.3 mm | 70 x 50 mm |
| Telezentrisches Unterlicht | Ja | Ja | Nein |
| Segmentierbares LED-Ringlicht | 17,000 LUX | 17,000 LUX | 17,000 LUX |
| Stativ | Aluminum | Aluminum | Aluminum |
| Hoch Präzise Y-Achse | Ja (Wiederholgenauigkeit 0,2 µm) | Nein (25 mm Feinantrieb in den XYZ-Achsen) | Nein |
| Z-Säule | Nein | Ja, mit 500 mm Grobtrieb | Ja, mit 500 mm Grobtrieb |
| Hochpräzise HSK-Spindel | Ja, optional | Ja, optional | Nicht Kompatibel |
| HSK Größen | 15, 16, 20, 25, 32, 40, 50, 63 | 15, 16, 20, 25, 32, 40, 50, 63 | - |
| Arbeitsfeldgröße | Werkzeuge bis 170 mm Länge | 480 x 400 mm | 280 x 300 mm |
| Gesamtgröße (L x B x H) | 675 x 338 x 655 mm | 480 x 400 x 650 mm | 280 x 300 x 600 mm |
| Gewicht | 70 kg | 24 Kg | 9 Kg |
| Strom | USB 3.0 | USB 3.0 | USB 3.0 |
| Software | |||
| Software | C-VIEW Soft Expert | C-VIEW Soft Basic | C-VIEW Soft Basic |
| DXF Import | Ja | Ja | Nein |
| PDF Export | Ja | Ja | Ja |
| Ausgabe eines Aufklebers | Ja | Nein | Nein |
| Fräser Prüfung: | |||
| Erkennung von Rundlauf | Automatisch | Manuell | Nein |
| Erkennunung von Konturabweichungen | Automatisch | Manuell | Nein |
| Erkennung von Gesamtlänge | Automatisch | Nein | Nein |
| Min/Max Fräser Durchmesser | 0,01 bis 8,00 mm | N/A | N/A |
| Min/Max Fräser Gesamtlänge | 0 bis 200 mm | N/A | N/A |
| Bauteil Prüfung: | |||
| Auflicht | Ja | Ja | Ja |
| Unterlicht | Ja | Ja | Nein |
| Bauteilarten | Rundbauteile | Bauteile aller Art | Bauteile aller Art |
