OPTISCHE PRÜFUNG
Schaffung eines dokumentierten und einheitlichen Arbeitsablaufs
KONZENTRIERTE ANALYSE
Automatische Analyse für konsistente Ergebnisse
IM EINGESPANNTEN ZUSTAND
Um die Bedingungen in der Maschine zu reproduzieren
GENAUIGKEIT IM MIKROMETERBEREICH
Alles innerhalb einer Toleranz von 0,001 mm
WORK. SMARTER.
Mit den neuen optischen Prüfgeräten von CIMTRODE
Entdecken Sie die Welt der optischen Prüfgeräte von CIMTRODE,
die den Herstellern einen Einblick in den Mikrokosmos geben, der die
Produktionsqualität wesentlich beeinflusst.
Mit fortschrittlicher Optik und integrierter Software ermöglichen diese Geräte die automatische Analyse von Mikroelementen, die den Fertigungsprozess beeinflussen. Versteckte Erkenntnisse aufdecken, potenzielle Probleme erkennen und Produktionsparameter mühelos optimieren.
Treten Sie in die Welt unübertroffener Präzision und Klarheit ein, in der CIMTRODES optische Prüfgeräte und Software die Erkenntnisse der Mikrowelt in der Produktion revolutionieren.
MIT EINGEBAUTEM C-VIEW SOFT
WITH BUILT-IN
C-VIEW SOFT
ALLES IM EINGESPANNTEN ZUSTAND
Dank CIMTRODES hochmoderner HSK-Spindel können alle Analysen jetzt im eingespannten Zustand durchgeführt werden, wodurch die realen Bedingungen innerhalb der Maschine genau nachgebildet werden. Dieser hochwertige Replikator stellt sicher, dass Hersteller ihre Prozesse mit höchster Präzision und Zuverlässigkeit untersuchen und bewerten können. Indem er die genauen Bedingungen während des Betriebs nachahmt, revolutioniert CIMTRODES HSK-Spindelreplikator die Analyse und liefert unschätzbare Einblicke in die Leistung und das Verhalten des Gerätes.
VOLLSTÄNDIG DOKUMENTIERTER ARBEITSABLAUF
Mit der von CIMTRODE entwickelten Software wird der Inspektions- und Prüfprozess zu einer vollständig dokumentierten Angelegenheit. Diese innovative Software erfasst und protokolliert jeden Schritt und gewährleistet somit eine umfassende und transparente Analyse des Produktionsprozesses. Von der anfänglichen Inspektion bis zur abschließenden Prüfung können sich Hersteller auf die Software verlassen, um detaillierte Berichte zu erstellen, die einen klaren und prägnanten Überblick über den gesamten Prozess bieten. Diese Dokumentation erleichtert nicht nur die Qualitätskontrolle und die Einhaltung von Vorschriften, sondern dient auch als wertvolle Ressource für zukünftige Referenz und kontinuierliche Verbesserung.

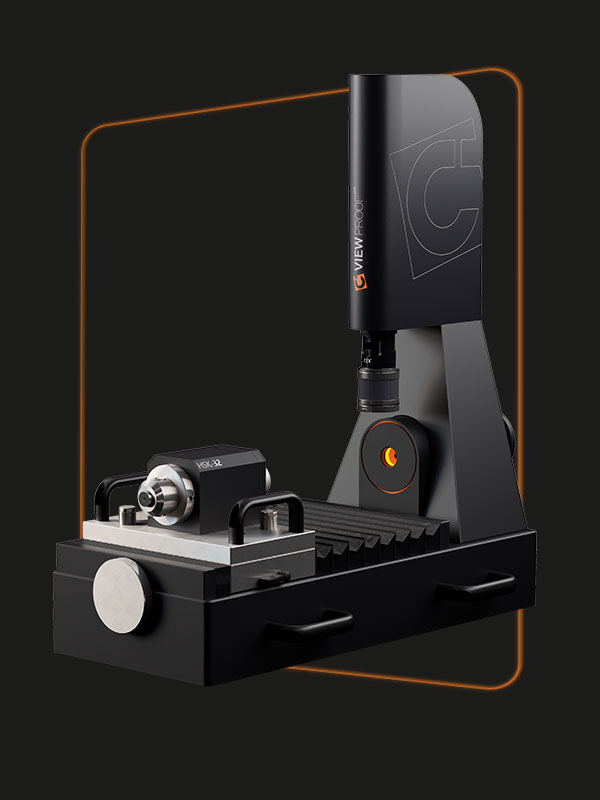

C-VIEW PROOF
Das neue Spitzengerät in der C-VIEW Familie mit brandneuen Funktionen und Möglichkeiten in der automatischen optischen Prüfung.
C-VIEW 500
Das „Arbeitstier“ der Gruppe, ein erprobtes Gerät, das zur Verbesserung der Produktionsqualität weltweit eingesetzt wird.
C-VIEW 75
Ein perfektes Einstiegsgerät mit derselben hochwertigen Optik, die es Anwendern ermöglicht, in die Welt der optischen Prüfanalyse einzusteigen.
| Technische Daten | c-view proof | c-view 500 | c-view 75 |
|---|---|---|---|
| Vergrößerung | 42-500 Fach | 42-500 Fach | 75 Fach |
| Zoom | 12 x (14 Rastpositionen) | 12 x (14 Rastpositionen) | Stufenlos |
| Feinfokus | Ja | Nein | Nein |
| Kamera | USB 3.0 Kamera, 3.840 x 2.160 4k-Auflösung, 90 Bilder/Sek. | USB 3.0 Kamera, 1920 x 1080, 90 Bilder/Sek. | USB 3.0 Kamera, 1920x1080 90 B./Sek |
| Maximales Sehfeld | 9.4 x 5.3 mm | 9.4 x 5.3 mm | 70 x 50 mm |
| Telezentrisches Unterlicht | Ja | Ja | Nein |
| Segmentierbares LED-Ringlicht | 17,000 LUX | 17,000 LUX | 17,000 LUX |
| Stativ | Aluminum | Aluminum | Aluminum |
| Hoch Präzise Y-Achse | Ja (Wiederholgenauigkeit 0,2 µm) | Nein (25 mm Feinantrieb in den XYZ-Achsen) | Nein |
| Z-Säule | Nein | Ja, mit 500 mm Grobtrieb | Ja, mit 500 mm Grobtrieb |
| Hochpräzise HSK-Spindel | Ja, optional | Ja, optional | Nicht Kompatibel |
| HSK Größen | 15, 16, 20, 25, 32, 40, 50, 63 | 15, 16, 20, 25, 32, 40, 50, 63 | - |
| Arbeitsfeldgröße | Werkzeuge bis 170 mm Länge | 480 x 400 mm | 280 x 300 mm |
| Gesamtgröße (L x B x H) | 675 x 338 x 655 mm | 480 x 400 x 650 mm | 280 x 300 x 600 mm |
| Gewicht | 70 kg | 24 Kg | 9 Kg |
| Strom | USB 3.0 | USB 3.0 | USB 3.0 |
| Software | |||
| Software | C-VIEW Soft Expert | C-VIEW Soft Basic | C-VIEW Soft Basic |
| DXF Import | Ja | Ja | Nein |
| PDF Export | Ja | Ja | Ja |
| Ausgabe eines Aufklebers | Ja | Nein | Nein |
| Fräser Prüfung: | |||
| Erkennung von Rundlauf | Automatisch | Manuell | Nein |
| Erkennunung von Konturabweichungen | Automatisch | Manuell | Nein |
| Erkennung von Gesamtlänge | Automatisch | Nein | Nein |
| Min/Max Fräser Durchmesser | 0,01 bis 8,00 mm | N/A | N/A |
| Min/Max Fräser Gesamtlänge | 0 bis 200 mm | N/A | N/A |
| Bauteil Prüfung: | |||
| Auflicht | Ja | Ja | Ja |
| Unterlicht | Ja | Ja | Nein |
| Bauteilarten | Rundbauteile | Bauteile aller Art | Bauteile aller Art |
